上一集（延伸閱讀：QIF 導入指南（上）｜手上有 CAD、CMM、量測軟體，就能導入 QIF 嗎？）我們先釐清了一件很重要的事情： 企業導入 QIF（Quality Information Framework，品質資訊框架），通常不是去購買一套獨立的「QIF 軟體」。 真正需要確認的是，企業現有的 CAD（Computer-Aided Design，電腦輔助設計）、量測軟體、QMS（Quality Management System，品質管理系統）、MES（Manufacturing Execution System，製造執行系統）或 PLM（Product Lifecycle Management，產品生命週期管理）等系統，能不能在需要的地方產生、讀取或轉換 QIF 資料。 因此，在正式進入實際應用階段之前，建議先完成一次 QIF 導入準備度盤點。了解一下： 企業有沒有明確的使用情境、系統之間有沒有可以串接的資料、資料定義是否一致，以及現有軟體到底具備多少 QIF 能力。 一、先決定：這次導入 QIF，到底想解決什麼問題？ 這應該是整個專案的第

一、企業導入 QIF 前，先搞懂自己缺的是軟體、介面，還是資料定義 現在多數製造企業的數位化環境，早已不是從零開始。 設計端有 CAD（Computer-Aided Design，電腦輔助設計），製造現場有 MES（Manufacturing Execution System，製造執行系統），品質管理有 QMS（Quality Management System，品質管理系統），量測端則可能配置 CMM（Coordinate Measuring Machine，三次元座標量測機）與各式量測軟體；產品資料與生命週期管理，也可能已經透過 PLM（Product Lifecycle Management，產品生命週期管理）系統進行整合。 既然這些系統都已經存在，企業在開始接觸 QIF（Quality Information Framework，品質資訊框架）時，通常會先遇到一個很實際的問題： 「我們已經有這些軟體和系統了，還需要增加什麼，才能真正使用 QIF？」 但真正需要釐清的，其實是企業現有的「資料流程與系統能力」。 具體來說，至少有三個問題需要先

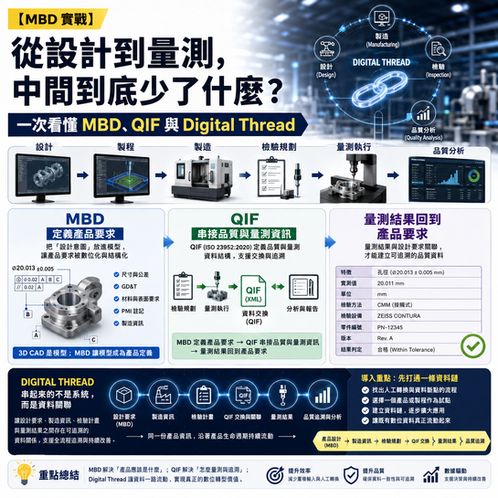

製造業的數位化已經走了很長一段路。 3D CAD、PLM、MES、CMM、量測軟體等工具，在許多企業都已經不是新鮮事。但工具數位化之後，一個問題仍然經常存在： 設計端的產品資訊，真的有一路走到製造與量測現場嗎？ 設計工程師建立 3D 模型，製程工程師規劃加工流程，品保人員建立檢驗要求，量測工程師執行量測。每個環節都有自己的工具與資料，但如果中間需要人工重新輸入、轉換或解讀，數位化就容易停留在「每個部門各自系統獨立」的階段。 因此真正的挑戰，是能讓「資料跨越部門與流程」。 這也是近年 Model-Based Definition（MBD）、Quality Information Framework（QIF）與 Digital Thread 持續受到製造業關注的原因。 ㄧ、真正的問題，不是沒有數位化，而是資料沒有串起來 想像一個產品從設計走到量測，大致會經過： 設計 → 製程 → 製造 → 檢驗 → 量測 → 品質分析 理想情況下，前一個階段產生的資訊，可以被下一個階段直接使用。 例如設計端定義了一個孔徑、位置與相關幾何公差，製程端知道需要加工什麼，

ㄧ、MBD 與 MBE：從單一模型到企業級轉型 在邁向工業 4.0 的進程中，製造業正面臨一場關鍵的數位化轉型。傳統以二維（2D）圖紙為核心的開發流程，雖承襲多年，卻已成為溝通的瓶頸。碎片化的紙本文件不僅容易導致資訊遺漏與解讀落差，更在跨部門協作中造成巨大的「溝通摩擦成本」。 MBD（Model-Based Definition，基於模型的定義）與 MBE（Model-Based Enterprise，基於模型的企業）的興起，正成為重構產業競爭力的核心引擎。這不僅是技術升級，更是一場從研發到製造的全生命週期管理革命。 航太國防與汽車產業作為先行者，已證實了該路徑在複雜產品開發上的戰略價值。本文將以航太巨頭洛克希德・馬丁（Lockheed Martin）為例，探討企業如何從單一 3D 模型出發，構建企業級的數位轉型框架，並剖析 MBD 在技術應用、量化益處及未來製造生態中的關鍵角色。 二、MBD 與 MBE 的定義、演進與核心差異 MBD 是工程實踐，指使用帶有完整「產品製造資訊」 (PMI，Product Manufacturing Inform

一、前言 如果你的工程團隊還在經歷這種場景——客戶用 email 寄來一張改版的 2D 圖紙，你的工程師盯著三視圖猜公差標在哪一面、檢驗人員拿著紙本圖跟實體零件比對半天才確認尺寸——那麼這篇文章想談的事情，跟你直接相關。 這個場景在歐美、日本的航太與汽車產業，已經是二十年前的舊故事了。他們現在的工作方式，大多仰賴 Model-Based Definition（MBD，以模型為基礎的定義）：所有尺寸、公差、材料、表面處理等「製造資訊」(PMI)，直接標註在 3D 模型上，模型本身就是法定的唯一依據,不再需要 2D 圖紙當翻譯。 這件事在台灣，普及到什麼程度了？跟國際的差距，具體差在哪裡？這篇文章想老實把這個落差講清楚，再談台灣產業目前實際在做什麼、接下來的機會在哪裡。 二、國際早就把 MBD 當「入場券」！不是「加分題」 先看國際端的時間軸，你會發現這不是一個新概念： 2003年，美國機械工程師學會（ASME）正式發布 Y14.41 標準,確立 3D 模型上標註公差的官方規則，此後 2012、2019 年兩度修訂，至今仍是業界主要依循的版本。 這套

一、前言 在現代製造業中，工程圖仍然是產品設計、加工製造與品質驗證之間的重要溝通文件。從零件開發、模具製造，到量產階段的品質檢驗，工程圖上的每一個尺寸、公差、孔位與幾何公差（GD&T）都代表產品是否符合設計要求的關鍵資訊。 然而，許多企業目前仍依靠人工方式處理 2D PDF 工程圖。 品質工程師通常需要： 手動閱讀工程圖 逐一確認尺寸與公差 建立氣泡標註（Balloon Drawing） 整理檢驗項目表 製作「首件檢驗報告」（FAI, First Article Inspection） 整個流程既繁瑣又耗時，不僅效率低，還容易因人為疏忽導致錯誤。當圖面只有幾個尺寸時，人工處理尚可負荷；但面對航空、汽車、精密機械或電子零件等產業，一張圖面可能包含數十甚至數百個檢驗特徵，人工整理不僅耗費大量時間，也容易發生： 漏標尺寸 輸入錯誤 檢驗項目遺漏 圖面版本與報告資料不同步 今天這篇教學要帶大家認識 Capvidia 的 Balloon2D 軟體。它是一套專為自動化處理 2D 工程圖紙而設計的工具，能幫你大幅縮短 FAI 報告的準備時間，讓品質管理更精準、
